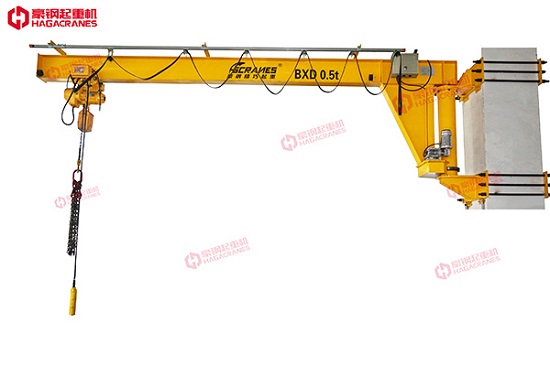

墻式伸縮旋臂起重機介紹
墻式旋臂起重機廣泛應用于車間和倉庫等場合,而現有技術中的墻式旋臂起重機通常只有一個懸掛點,在需要吊運細長物料以及大體積物料時,不易確定吊點,所以吊運過程中物料不穩,容易發生晃動以及傾斜,為吊運帶來不便,費時費力。
而墻壁式懸臂吊,容易確定吊點,能夠平穩地吊運物料,尤其是細長物料和大體積物料。
一、墻式伸縮旋臂起重機技術方案
墻式伸縮旋臂起重機,包括固定座、轉軸、拉桿、電控裝置、主旋臂、伸縮臂和副旋臂;固定座為兩個,沿垂直方向固定安裝于墻體上,轉軸位于兩個固定座之間,轉軸的兩端分別活動連接于固定座上;轉軸上連接有電機;拉桿一端固定連接在轉軸上,另一端固定連接于主旋臂上;主旋臂內部設有空腔,主旋臂一端固定連接于轉軸上,另一端為自由端且下部設有電動葫蘆;伸縮臂位于空腔內部,與主旋臂滑動連接;伸縮臂伸出主旋臂的一端固定連接有副旋臂,副旋臂與伸縮臂垂直;副旋臂的兩端下部分別設有電動葫蘆;電動葫蘆和電機與電控裝置電連接。
主旋臂的自由端上部設有固定板,固定板與主旋臂之間鉸接;伸縮臂的上表面設有與固定板相匹配的凹槽。調節好伸縮臂所伸出的長度后將固定板插入凹槽內,即可方便地將伸縮臂位置固定,防止吊運過程中伸縮臂發生滑動。
主旋臂、伸縮臂和副旋臂上設有加強筋。增強主旋臂、伸縮臂和副旋臂的強度,提高負載量。
主旋臂和副旋臂上設有導軌槽,電動葫蘆沿導軌槽滑動。方便調節吊運范圍。
二、墻式伸縮旋臂起重機的優點
由于采用上述技術方案,一種墻式伸縮旋臂起重機,主旋臂內部設有空腔,一端固定連接于轉軸上,另一端為自由端且下部設有電動葫蘆,伸縮臂位于空腔內部,與主旋臂滑動連接,這樣通過控制伸縮臂的伸縮程度來改變吊運范圍:伸縮臂伸岀主旋臂的一端固定連接有副旋臂,副旋臂與伸縮臂垂直,副旋臂的兩端下部分別設有電動葫蘆,當?shù)踹\(yùn)物料為細長物料時,可選擇將物料吊于主旋臂上的電動葫蘆和副旋臂上的一個電動葫蘆上或者將物料吊于副旋臂上的兩個電動葫蘆上,能夠平穩地吊運細長物料;當?shù)踹\(yùn)物料為大體積物料時,可將物料吊于三個電動葫蘆上,這樣大體積物料上有三個吊點,能夠平穩地吊運大體積物料。對吊點選擇的準確性要求降低,省時省力且能夠平穩吊運物料。
豪鋼起重機向來以突出的質量和性價比獲得眾多公司認可,25年來一直致力于為客戶提供精確的物料解決方案,使用壽命可以達到20年之久。如果你想要訂購墻式伸縮旋臂起重機,歡迎聯系我們的在線客服或撥打電話:400-920-0271
