通用橋式起重機的運動包括小車的縱向運動、小車的橫向運動和吊鉤的上下運動。通用橋式起重機具體工作原理如下：

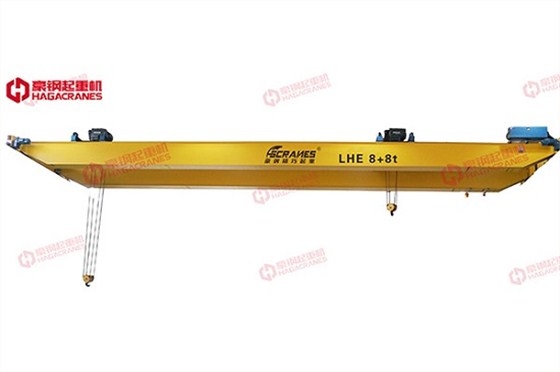

雙梁橋式起重機

1、起升系統的驅動

升降機構由電動機提供動力。動力通過齒輪聯軸器、補償軸和制動輪聯軸器傳遞到減速器的高速軸端。在通過減速器將電機的速度降低到期望的速度之后，從真減速器的低速軸輸出功率。通過滾筒的內環，動力傳遞到滾筒組。然后通過鋼絲繩和滑輪塊將動力傳遞到滾筒組。該吊鉤用于起吊，從而達到升降重物的目的。

2、起重小車運行系統的傳動

電機產生動力，通過制動輪聯軸器、補償軸和半齒聯軸器傳遞到立式三級減速器的高速軸端。電機的高速軸端通過立式三級減速器減速至所需速度后，動力通過減速器的低速軸傳遞，然后通過小主傳動輪軸連接。橋式起重機半齒聯軸器、補償軸和半齒聯軸器將動力傳遞到立式三級減速器的高速軸端。驅動車輪轉動，完成重型車輛的橫向運輸。

3、大車運行系統的傳動

電機產生動力，通過制動輪聯軸器、補償軸和半齒聯軸器傳遞到減速器的高速軸端。橋式起重機通過減速器將電機的高速降低到所需的速度后，從減速器的低速軸輸出功率，并通過全齒聯軸器與主電機軸連接，從而驅動主電機的轉輪，完成橋的縱向懸掛。搬運重物的目的。大車兩端的驅動機構相同。
