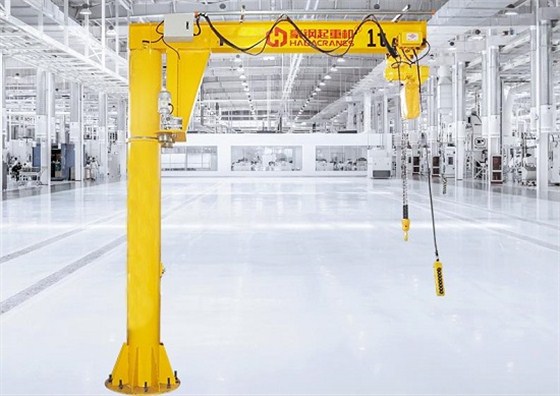

柱式懸臂吊屬于輕型工作強度起重機，由立柱，回轉臂回轉驅動裝置及電動葫蘆組成，具有自重輕，跨度大，起重量大，經濟耐用。機械效率高，安裝、使用、維修方便，成本較低。

柱式懸臂吊立柱采用圓管制造，兩端分別焊接底板和旋轉軸，上部安裝腰圈軌道。底板通過化學螺栓與混凝土地面連接固定，保證懸臂吊的穩定性。旋轉軸上開有通孔，實現電纜從立柱內部隱蔽穿線。旋轉軸上可安裝360°集電器，使旋臂能夠?qū)崿F(xiàn)n×360°旋轉。腰圈軌道用于懸臂吊旋轉，軌道上有若干通孔，用于安裝旋轉限位擋塊，可以實現0-360°角度限制。

立柱式旋臂吊的構造旋臂采用工字鋼和H型鋼制作，能適用各種環鏈葫蘆的安裝和運行。兩端安裝可移動式止擋，保證葫蘆在特定的行程內工作。

柱式懸臂吊支架采用矩形管和鋼板焊接，用于支撐旋臂。采用三角形支撐，力學結構優越，自重輕，安全級別高。支架下方安裝有兩只旋轉車輪，車輪踏面貼合在腰圈軌道上，結構穩定，其中一只為主動車輪，可通過輕型蝸輪蝸桿減速電機驅動主動車輪，實現柱式懸臂吊的電動旋轉。

柱式懸臂吊回轉裝置采用圓管作為殼體，內部安裝調心滾子軸承，可實現旋臂自由轉動，由于調心滾子軸承自身的性能，即使腰圈與立柱的同心度略有偏差，也能保證柱式懸臂吊安全正常使用。

柱式懸臂吊旋臂上可安裝C型軌道，用于安裝電動葫蘆的供電線纜，外觀緊湊美觀，適用性高，具體安裝方法參照：立柱懸臂吊的安裝步驟（圖解）。

豪鋼起重機向來以卓越的質量和性價比獲得眾多公司認可，23年來一直致力于為客戶提供精確的物料解決方案，使用壽命可以達到18年之久。如果你想要訂購柱式懸臂吊，歡迎聯系我們的在線客服或撥打電話：18918602006
