伸縮懸臂吊以占地面積小、投資少、使用靈活而得到廣泛應用,其懸臂結構形式一般有整體懸臂式、曲臂式2種,但有些特殊工況尚需特殊設計。如某用戶根據其車間建筑及工芑流程需要,在暫存庫內設置一臺起重量為1t的伸縮懸臂吊。其電動旋轉360°(見圖1),在240°范圍內用4.2m的短懸臂,其余120范圍內用長懸臂,懸臂總長7.5m。

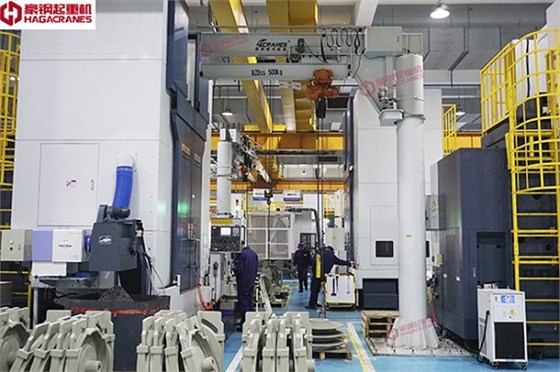

BZDss型懸臂伸縮起重機

1、伸縮懸臂吊的結構

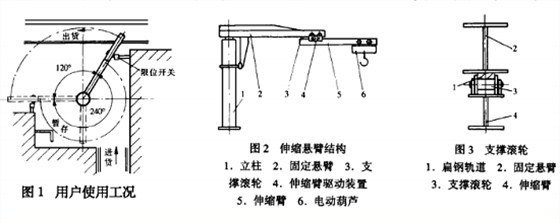

圖2所示的伸縮懸臂結構由立柱1、因定懸臂、支撐滾輪3、伸縮臂驅動裝置4、伸縮臂5、電動葫蘆6等組成。其結構特點

(1)立柱1、固定懸臂2部分與整體懸臂式結構相同,但因定懸臂2下翼緣運行的是伸縮臂5的驅動裝置4,而不是電動葫蘆6。

(2)在固定懸臂2下面設一用于支撐滾輪3行走的扁鋼軌道1(見圖3)。支撐滾輪3除可支撐伸縮臂外,還起伸縮臂運行導向的作用。

2、運行原理

在240°范圍內時,伸縮懸臂起重機伸縮臂縮進,電動葫蘆運行在120°范圍內時,伸縮臂伸出(如圖2)。主要作業是在收縮狀態下吊起,旋轉到120°范圍內卸貨為防止伸縮臂的擺動,應合理控制支撐滾輪與軌道的側向間隙(1~2m),并調整好伸縮臂驅動裝置運行輪緣的間隙,以限制伸縮臂的擺動。

3、輔助設施

為防止從120作業區的長懸臂狀態旋轉到240°作業區的短懸臂狀態時懸臂碰到建筑物上,在建筑物的適當位置設置了限位開關(見圖1)。限位開關的碰頭設在伸縮臂上,在短懸臂狀態時,限位開關不起作用。當有誤操作(長懸臂進入短懸臂作業區)時,由于旋轉速度較慢,限位開關即使旋轉電機斷電,停止懸臂轉動,起到安全防碰的作用。
