墻式懸臂吊是懸臂起重機的一種，它是安裝在墻壁上的一種起重機，可以利用房子的墻壁使用方便靈活，江蘇鋼銳精密機械訂購墻壁懸臂吊兩臺就是采用的這種懸臂吊，今天我們?yōu)榇蠹以敿?xì)介紹一下。

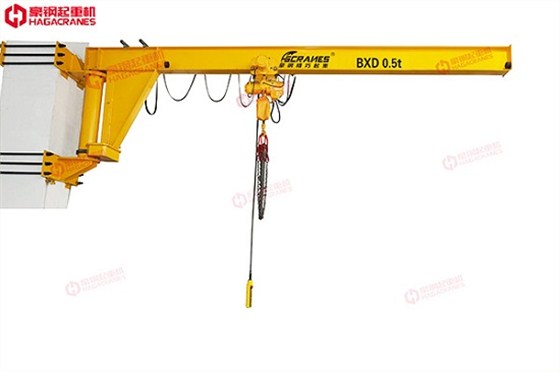

BXD型壁式旋臂起重機

1、用途

墻式懸臂吊廣泛應用于工礦、車間、裝配線、倉庫、碼頭等場合的輕、小型起重作業。本實用新型結構新穎、合理、簡單、操作方便、轉動靈活、重量輕、載荷運動靈活，是一種節能的物料提升裝置。

2、結構概述

墻式懸臂吊（壁式起重機）由支架、擺臂裝置、旋轉裝置和電動葫蘆（鏈?zhǔn)诫妱雍J）組成。固定在墻上或鋼柱上的支架可根據用戶需要旋轉。旋轉部分可分為手動旋轉和電動旋轉。電動葫蘆（鏈?zhǔn)诫妱雍J）安裝在懸臂軌道上，用于起吊重物。

3、操作

墻式懸臂吊電氣原理接線圖，電氣控制箱安裝在電動葫蘆（鏈?zhǔn)胶J）上，升降控制由手柄控制按鈕控制，電動葫蘆小車水平行走。

4、注意事項

在室外墻壁式懸臂吊的安裝要點，要注意做好防雨措施。

懸臂和支架組裝后，應為：（1）旋轉臂可繞立柱旋轉180度；（2）調整墊圈，使懸臂端的上撓度達到f（>r/250）（r為旋轉半徑）

同一電機的上下按鈕和后退按鈕在運行中不能同時按下。

墻式懸臂吊工作時嚴禁站在吊臂下。嚴禁拖動重物。
