壁掛式懸臂吊由支架、臂架裝置、旋轉裝置和電動葫蘆（鏈?zhǔn)诫妱?dòng)葫蘆）組成。支架固定在墻上或鋼結構柱上，可根據用戶需要旋轉。旋轉部分分為手動旋轉和電動旋轉。電動葫蘆（環鏈電動葫蘆）安裝在懸臂式軌道上，用于起吊重物。

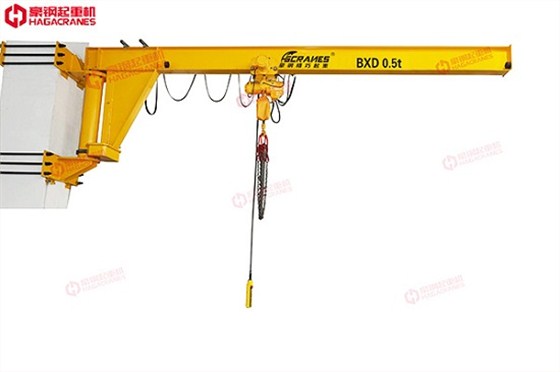

BXD型壁式旋臂起重機

壁掛式懸臂起重機廣泛應用于礦山、車間、流水線、倉庫、碼頭等輕小型起重場合。本實用新型具有結構新穎、合理、簡單、操作方便、轉動靈活、重量輕、載荷運動靈活等優點。

本機操作通過手柄控制按鈕實現，分別控制起升、下降、電動葫蘆小車的水平前后行走。

一、壁掛式懸臂吊的安裝

壁掛式起重機安裝前，應檢查運輸途中是否引起的懸臂橫梁彎扭變形、軸的銹蝕、碰傷等應分別進行校正或還原，另外每半年要對軸、軸承等轉動零件進行清洗、潤滑。

懸臂梁安裝，請按下列順序進行。

1)在用戶墻壁上或鋼結構柱上按照?qǐng)D紙對應位置打孔。

2)吊車吊起主懸臂，用固定螺栓把懸臂與上下托板固定住，用水準儀測量上撓度，然后按順時針?lè)较驍Q緊轉動軸上的螺母。

3)在懸臂橫梁軌道上安裝電動葫蘆、行走小車以及回轉裝置。

4)將懸臂上所有電器進行電線連接安裝，并留有長度適當?shù)碾娫淳€。

二、壁掛式懸臂吊的注意事項

1、如本機在室外安裝使用時，需加裝可靠的防雨措施。

2、懸臂與支架裝配后應做到裝配后應做到①回轉旋臂能圍繞立柱180°靈活轉動;②調整好調整墊片使懸臂端部達到上撓度F≥R/250(R為回轉半徑)。

3、操作時不得同時按下上升和下降按鈕、同一電機的反正轉按鈕。

4、工作時，起重臂下禁止站人。

5、禁止拖拉重物。

6、禁止超負荷起吊。

豪鋼起重機向來以卓越的質量和性價比獲得眾多公司認可，23年來一直致力于為客戶提供精確的物料解決方案，使用壽命可以達到18年之久。如果你想要訂購壁掛式懸臂吊，歡迎聯系我們的在線客服或撥打電話：18918602006
